D343H双向硬密封蝶阀
D343H双向硬密封蝶阀
商品描述

产品概述

D343H硬密封蝶阀符合国家标准JB/T8527-97(金属密封蝶阀),GB/T13927-92(通用阀门压力试验)标准及阀门其它相关标准的规定。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成。结构采用三维偏心原理设计,弹性密封和硬软多层密封兼容的加工新工艺,使蝶阀在运行工作时,减少其扭矩力,达到省力,节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。

用途

适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。

结构特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格
蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要技术参数

公称通径DN(mm)

50~2000

公称压力PN(Mpa)

0.6

1.0

1.6

2.5

密封试验(Mpa)

0.66

1.1

1.76

2.75

强度试验(Mpa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢

蝶板

WCB、合金钢、不锈钢

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

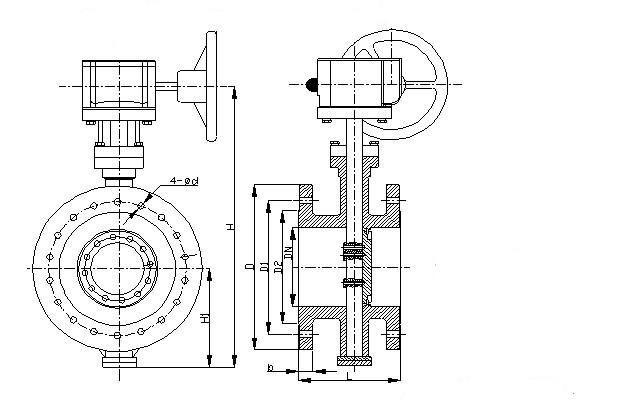

外形及连接尺寸

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H

H1

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

350

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

370

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

380

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

420

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

460

164

250

210

8-18

250

210

8-22

270

220

8-26

150

140

555

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

760

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

830

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

895

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

950

280

505

460

16-22

520

470

16-26

555

490

16-33

400

216

1190

305

565

515

16-26

580

525

16-30

620

550

16-36

450

222

1255

350

615

565

20-26

640

585

20-30

670

600

20-36

500

229

1305

380

670

620

20-26

715

650

20-33

730

660

20-36

600

267

1340

445

780

725

20-30

840

770

20-36

845

770

20-39

700

292

1520

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

1710

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

1810

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

1960

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2250

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2435

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

2780

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3020

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3270

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
