D73H手动对夹硬密封蝶阀
D73H手动对夹硬密封蝶阀
商品描述

产品概述

D73H手动对夹硬密封蝶阀符合国家标准JB/T8527—97(金属硬密封蝶阀)、FB/T13927—92(通用阀门压力试验)标准及阀门其它相关标准的规定,结合国内外先进技术,采用三维偏心原理设计,密封圈采用硬软密封兼具的多层次结构,适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体,密封性能可靠,是通用蝶阀向中压高压领域的延伸和发展。

用途及特点

D73H手动对夹硬密封蝶阀适用于食品.医药.石油化工.电厂.钢厂.工业环保水处理及高层建筑.供排水管道上作调节流量和截断流体最佳装置。

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长
4、大规格
蝶板采用绗架结构,强度高,过流面积大,流阻小
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

主要技术参数

公称通径DN(mm)

50~2000

公称压力PN(Mpa)

0.6

1.0

1.6

2.5

密封试验(Mpa)

0.66

1.1

1.76

2.75

强度试验(Mpa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

 零件名称

零件材料

阀体

碳钢、不锈钢、铬钢、合金钢

蝶板

碳钢、不锈钢、铬钢、合金钢

密封圈

316不锈钢+柔性石墨、聚四氟乙烯

阀杆

45#、2Cr13、不锈钢、铬钼钢

填料

柔性石墨、聚四氟乙烯

备注 :铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M

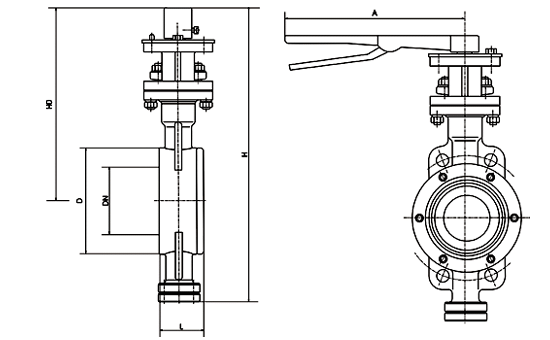

主要外形及连接尺寸

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

L2

H

H1

D

Z-D

A

D1

Z-D

A

D

Z-D

A

50

43

265

350

112

125

4-18

90℃

125

4-18

90℃

125

4-18

90℃

65

46

265

370

115

145

4-18

90℃

145

4-18

90℃

145

4-18

90℃

80

49

320

380

120

160

8-18

45℃

160

8-18

45℃

160

8-18

45℃

100

56

320

420

138

180

8-18

45℃

180

8-18

45℃

190

8-22

45℃

125

64

340

460

164

210

8-18

45℃

210

8-18

45℃

220

8-26

45℃

150

70

390

555

175

240

8-22

45℃

240

8-22

45℃

250

8-26

45℃

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
