双向高压金属硬密封蝶阀

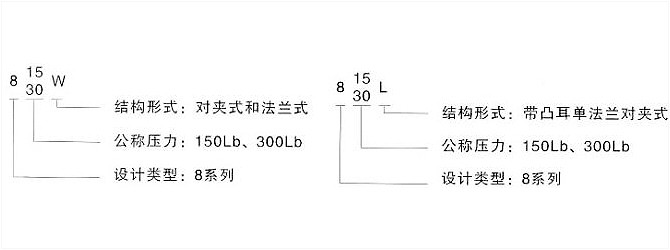

815/830系列双向美标蝶阀

815/830系列双向美标蝶阀

·产品概述

815/830系列美标蝶阀采用三维偏心斜锥形阀座密封,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。815W、830W系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815L、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭时具有越关越紧功能,这样密封性可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点,且在高曙下能正常使用,克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。



  • 用途及特点
  • 采用标准
  • 主要技术参数
  • 主要零部件材料
  • 主要外形及连接尺寸

    815/830系列美标蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑、给排水等管道上。

    1、采用的是三偏心结构,密闭性能可靠

    2、确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命

    3、确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点


    设计标准:API609-83
    法兰连接尺寸:ANSI B16.5
    结构长度:ANSI B16.10-1992
    压力试验:API598-82

    公称通径

    DN(mm)

    830W

    830L

    2”-36”

    2”-36”

    公称压力

    PN(MPa)

    150Lb

    300Lb

    试验压力

    (MPa)

    强度试验

    3

    7.5

    密封试验

    2.2

    5.5

    适用介质

    水、蒸汽、油品、海水等

    适用温度

    -29℃~425℃



    零件名称

    材料

    阀体

    WCB、304、316、316SS、CF8M

    蝶板

    WCB、304、316、316SS、CF8M

    阀杆

    316、2Cr13、1Cr18Ni9Ti

    密封圈

    316、氟塑料

    填料

    柔性石墨、氟塑料

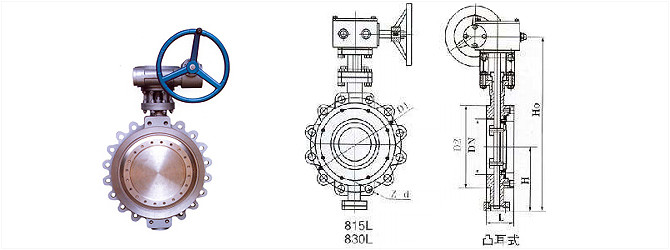

    美标蝶阀815L系列API815L

    公称通径

    结构长度
    (标准值)

    外形尺寸
    (参考值)

    连接尺寸
    (标准值)

    参考重量
    (kg)

    L

    H

    H0

    D1

    D2

    M

    Z-d

    6"

    150

    70

    175

    545

    241.5

    216

    M20

    8-22

    28

    8"

    200

    71

    210

    615

    298.5

    270

    M20

    8-22

    36

    10"

    250

    76

    250

    695

    362

    324

    M24

    12-25

    53

    12"

    300

    86

    285

    830

    432

    381

    M24

    12-25

    74

    14"

    350

    92

    320

    900

    476

    413

    M27

    12-29

    110

    16"

    400

    102

    355

    980

    540

    470

    M27

    16-29

    138

    18"

    450

    114

    380

    1030

    578

    533

    M30

    16-32

    180

    20"

    500

    127

    415

    1110

    635

    584

    M30

    20-32

    196

    24"

    600

    154

    475

    1305

    749.5

    692

    M33

    20-35

    400

    30"

    750

    165

    580

    1525

    914

    857

    M33

    28-35

    482

    36"

    900

    203

    680

    1765

    1085

    1022

    M39

    32-41

    488

    美标蝶阀830L系列API830L

    公称通径

    结构长度
    (标准值)

    外形尺寸
    (参考值)

    连接尺寸
    (标准值)

    参考重量(kg)

    L

    H

    H0

    D1

    D2

    M

    Z-d

    6"

    150

    76

    175

    545

    270

    216

    M20

    12-22

    29

    8"

    200

    89

    210

    615

    330

    270

    M24

    12-26

    38

    10"

    250

    114

    250

    695

    387

    324

    M27

    16-29

    58

    12"

    300

    114

    285

    830

    451

    381

    M30

    16-32

    81

    14"

    350

    127

    320

    900

    514

    413

    M30

    20-32

    119

    16"

    400

    140

    355

    980

    591

    470

    M33

    24-35

    149

    18"

    450

    152

    380

    1030

    628

    533

    M33

    24-35

    198

    20"

    500

    152

    415

    1110

    686

    584

    M33

    24-35

    215

    24"

    600

    178

    475

    1305

    813

    692

    M39

    24-41

    436

    30"

    750

    229

    580

    1525

    997

    857

    M45

    28-49

    528

    36"

    900

    241

    680

    1765

    1168

    1022

    M50

    32-52

    843

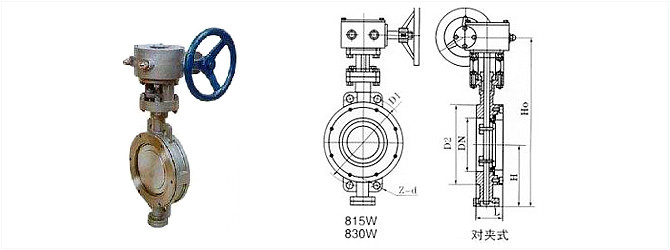

    美标蝶阀815W系列API815W

    公称通径

    结构长度
    (标准值)

    外形尺寸
    (参考值)

    连接尺寸
    (标准值)

    参考重量
    (kg)

    L

    L1

    H

    H0

    D

    D1

    D2

    M

    Z-d

    2"

    50

    43

    108

    110

    345

    152

    120.5

    92

    M18

    4-19

    9

    3"

    80

    49

    114

    125

    380

    190

    152.5

    127

    M18

    4-19

    11

    4"

    100

    56

    127

    145

    415

    229

    190.5

    157

    M18

    8-19

    13

    5"

    125

    64

    140

    165

    455

    254

    216

    186

    M20

    8-22

    16

    6"

    150

    70

    140

    175

    545

    279

    241.5

    216

    M20

    8-22

    26

    8"

    200

    71

    150

    210

    645

    343

    298.5

    270

    M20

    8-22

    34

    10"

    250

    76

    160

    250

    695

    406

    362

    324

    M24

    12-25

    51

    12"

    300

    86

    178

    285

    830

    483

    432

    381

    M24

    12-25

    72

    14"

    350

    92

    190

    320

    900

    533

    476

    413

    M27

    12-29

    106

    16"

    400

    102

    216

    355

    980

    597

    540

    470

    M27

    16-29

    133

    18"

    450

    114

    222

    380

    1030

    635

    578

    533

    M30

    16-32

    176

    20"

    500

    127

    229

    415

    1110

    699

    635

    584

    M30

    20-32

    190

    24"

    600

    154

    267

    475

    1305

    813

    749.5

    692

    M33

    20-35

    394

    30"

    750

    165

    292

    580

    1525

    985

    914

    857

    M33

    28-35

    476

    32"

    800

    190

    318

    630

    1585

    1060

    978

    914

    M39

    28-41

    618

    36"

    900

    203

    330

    680

    1765

    1168

    1085

    1022

    M39

    32-41

    762

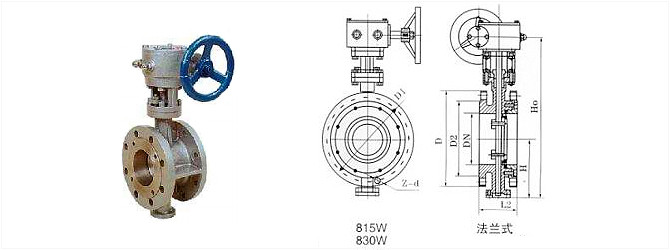

    美标蝶阀830W系列API830W

    公称通径

    结构长度
    (标准值)

    外形尺寸
    (参考值)

    连接尺寸(标准值)

    参考重量(kg)

    L

    L1

    H

    H0

    D

    D1

    D2

    M

    Z-d

    2"

    50

    43

    108

    110

    345

    165

    127

    92

    M18

    8-19

    9

    20

    3"

    80

    49

    114

    125

    380

    210

    168

    127

    M20

    8-22

    12

    29

    4"

    100

    56

    127

    145

    415

    254

    200

    157

    M20

    8-22

    13

    35

    5"

    125

    64

    140

    165

    455

    279

    235

    186

    M20

    8-22

    18

    40

    6"

    150

    70

    140

    175

    545

    318

    270

    216

    M20

    12-22

    28

    81

    ,

    8"

    200

    71

    150

    210

    645

    381

    330

    270

    M24

    12-26

    37

    94

    10"

    250

    76

    160

    250

    695

    445

    387

    324

    M27

    16-29

    56

    158

    12"

    300

    86

    178

    285

    830

    521

    451

    381

    M30

    16-32

    79

    183

    14"

    350

    92

    190

    320

    900

    584

    514

    413

    M30

    20-32

    116

    239

    16"

    400

    102

    216

    355

    980

    648

    571

    470

    M33

    20-35

    146

    302

    18"

    450

    114

    222

    380

    1030

    711

    628

    533

    M33

    24-35

    193

    346

    20"

    500

    127

    229

    415

    1110

    775

    686

    584

    M33

    24-35

    209

    434

    24"

    600

    154

    267

    475

    1305

    914

    813

    692

    M39

    24-41

    433

    638

    30"

    750

    165

    292

    580

    1525

    1092

    997

    857

    M45

    28-49

    523

    788

    36"

    900

    203

    330

    680

    1765

    1270

    1168

    1022

    M50

    32-53

    838

    1146


注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
