双向高压金属硬密封蝶阀
D41X手动法兰式软密封蝶阀

D41X手动法兰式软密封蝶阀

·产品概述


D41X手动法兰式软密封蝶阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。蝶板采用框架结构,强度高,过流面积大,流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。D41X手动法兰式软密封蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特、操作灵活、省力、方便。





  • 用途及特点
  • 主要技术参数
  • 主要零部件材料

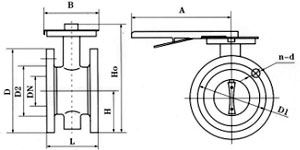

  • 主要外形及连接尺寸

    D41X手动法兰式软密封蝶阀主要由阀体,阀板,阀轴,阀座及传动装置组成,结构简单紧凑,小巧轻便,运输,安装,拆卸方便;90°的启闭,开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性近似于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。

    D41X手动法兰式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质的作用。

    公称通经DN(mm)

    50~2000

    50~2000

    公称压力PN(MPa)

    0.6

    1.0

    1.6

    密封试验(MPa)

    0.66

    1.1

    1.76

    强度试验(MPa)

    0.9

    1.5

    2.4

    适用温度

    丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

    适用介质

    水、空气、天然气、油品及弱腐蚀性流体

    泄漏率

    符合GB/T13927-92标准

    驱动方式

    蜗轮传动、手动、电动、气动、液动


    零件名称

    材料

    阀体

    灰铸铁、球墨铸铁、铸钢、不锈钢及特殊材料

    蝶板

    球墨铸铁、铸钢、不锈钢及合金钢

    阀轴

    2Cr13、不锈钢

    密封圈

    丁腈耐油橡胶、聚四氟乙烯

    填料

    O型圈、柔性石墨



    公称通径

    结构长度
    (标准值)

    外形尺寸(参考值)

    连接尺寸(标准值)

    参考重量
    (kg)

    0.6MPa

    1.0MPa

    1.6MPa

    毫米

    英寸

    L

    H

    H0

    A

    B

    D

    D1

    D2

    n-d

    D

    D1

    D2

    n-d

    D

    D1

    D2

    n-d

    50

    2

    108

    82.5

    238

    270

    65

    140

    110

    88

    4-14

    165

    125

    99

    4-18

    165

    125

    99

    4-18

    -

    65

    2 1/2

    112

    92.5

    258

    270

    65

    160

    130

    108

    4-14

    185

    145

    118

    4-18

    185

    145

    118

    4-18

    -

    80

    3

    114

    100

    278

    270

    65

    190

    150

    124

    4-18

    200

    160

    132

    8-18

    200

    160

    132

    8-18

    -

    100

    4

    127

    110

    293

    270

    65

    210

    170

    144

    4-18

    220

    180

    156

    8-18

    220

    180

    156

    8-18

    -

    125

    5

    140

    125

    309

    310

    65

    240

    200

    174

    8-18

    250

    210

    184

    8-18

    250

    210

    184

    8-18

    -

    150

    6

    140

    142.5

    336

    310

    65

    265

    225

    199

    8-18

    285

    240

    211

    8-22

    285

    240

    211

    8-22

    -



注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:86-577-67375377
