D941W双向电动通风蝶阀
D941W双向电动通风蝶阀
商品描述
产品概述


D941W电动通风蝶阀由角型程电子式电动执行器和蝶形阀调节机构组成。采用AOX型、CHQ型全电子式电动执行器为通风蝶形阀的驱动装置。机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、控制精确,以AC220V或AC380V电源电压作动力,接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号,即可控制运转,实现对工艺流体介质的比例调节控制或开关控制。

用途及特点

D941W电动通风蝶阀采用与阀体相同材料加工成密封圈,其适用温度和耐腐蚀性岁阀体选材而定,公称压力<0.6Mpa,其泄漏量控制在最大流通量的2%以内,应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。D941W电动通风蝶阀一般适用于工业、冶金、环保等通风管道作通风调节介质流量之用。
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操作力矩小、操作方便,省力灵活。
3、采用适应的
材料以满足低、中、高温不同介质温度及腐蚀性介质。

4、表面油漆颜色可根据用户要求喷成银灰色或蓝色。

执行机构主要参数

公称通径DN(mm) DN50~DN200
公称压力PN(MPa) 0.1、0.25、0.6
阀芯转角 0~70°
作用形式 电开式或电闭式
流量特性 近似等百分比
允许压差Mpa 0.6
性能指标 基本误差:±2.5%;回差≤±2.0%;死区≤3.0%
电源电压 AC220V、AC380V、DC24V
调节型 信号范围 0~10mA、4~20mA、1.5VDC
开关型 电信号 AC220V、AC380V、DC24V;反馈信号,有源触点信号或无源触点信号

主要技术参数

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力PN(MPa)

强度试验

0.075

0.375

0.9

密封试验

≤1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等。

驱动形式

电动

主要零部件材料

零件名称

材料

阀体

碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板

碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨

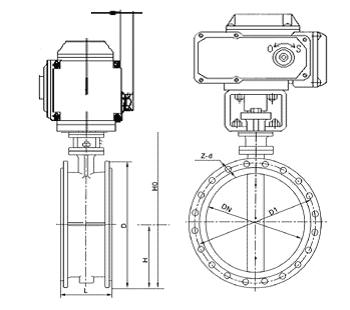

主要外形及连接尺寸

公称通径

结构长度(标准值)

外形尺寸(参考值)

连接尺寸(标准值)

参考值(kg)

0.05MPa和0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

n-d

D

D1

n-d

50

2

108

70

418

250

225

140

110

4-14

140

110

4-14

42

65

21/2

112

80

438

250

225

160

130

4-14

160

130

4-14

53

80

3

114

95

466

250

225

190

150

4-18

190

150

4-18

62

100

4

127

105

486

250

225

210

170

4-18

210

170

4-18

81

125

5

140

120

516

325

245

240

200

8-18

240

200

8-18

90

150

6

140

132

541

325

245

265

225

8-18

265

225

8-18

100

200

8

152

160

779

325

245

320

280

8-18

320

280

8-18

110

250

10

165

187

836

363

313

375

335

12-18

375

335

12-18

145

300

12

178

220

901

363

313

440

395

12-22

440

395

12-22

160

350

14

190

245

954

363

313

490

445

12-22

490

445

12-22

215

400

16

216

270

1003

363

313

540

495

16-22

540

495

16-22

230

450

18

222

297

1058

465

439

595

550

16-22

595

550

16-22

250

500

20

229

322

1111

546

556

645

600

20-22

645

600

20-22

260

600

24

267

377

1233

546

556

755

705

20-26

755

705

20-26

370

700

28

292

430

1338

546

556

860

810

24-26

860

810

24-26

400

800

32

318

487

1452

546

556

975

920

24-30

975

920

24-30

560

900

36

330

537

1588

632

706

1075

1020

24-30

1075

1020

24-30

800

1000

40

410

587

1689

632

706

1175

1120

28-30

1175

1120

28-30

660

1200

48

470

702

1938

632

706

1375

1320

32-30

1405

1340

32-33

950

1400

56

530

782

2670

790

1338

1575

1520

36-30

1630

1560

36-36

1280

1600

64

600

895

2810

868

1476

1790

1730

40-30

1830

1760

40-36

1510

1800

72

670

995

3020

868

1476

1990

1930

44-30

2045

1970

44-39

2500

2000

80

760

1095

3220

965

1600

2190

2130

48-30

2265

2180

48-42

2900

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:+86-577-67375977
