GIQ系列气动高真空蝶阀
·产品概述
GIQ系列气动高真空蝶阀适用于高真空系统中用来切断或接通气流功能。气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。
GIQ系列气动高真空蝶阀适用于高真空系统中用来切断或接通气流功能。气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。
1． 设计、制造按照就JB/T4079-1991标准执行；
2． 检验与试验按照JB/T6446-1992标准执行；
3． 端法兰尺寸符合JB919、GB/T6070标准执行；
| 型 号 | 公称通径(DN) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GIQ-40 | GIQ-50 | GIQ-63 | GIQ-80 | GIQ-100 | GIQ-150 | GIQ-200 | GIQ-250 | GIQ-300 | GIQ-400 | GIQ-500 | GIQ-600 | GIQ-800 | |
| 公称通径(DN) | 40 | 50 | 63 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 |
| 适用范围(Pa) | 1.02×105 -6.7×10-4 | ||||||||||||
| 介质温度(℃) | 丁腈橡胶 -25℃～80℃；氟橡胶 -30℃～150℃ | ||||||||||||
| 漏气率(Pa.L/S) | ≤6.7×10-4 | ||||||||||||
| 电磁换向阀电源 (V/Hz) | 220/50 | ||||||||||||
| 功率(W) | 10 | ||||||||||||
| 电源压力(MPa) | 0.4～0.6 | ||||||||||||
| 法兰标准 | JB919、GB6070 | ||||||||||||
| 安装位置 | 任意 | ||||||||||||
| 流导(分子流)(L/S) | 50 | 102 | 156 | 300 | 530 | 1328 | 2550 | 4180 | 7130 | 11000 | 17400 | 27400 | 45000 |
零件名称材料名称
阀体、蝶板碳素钢(镀镍)、不锈钢构件13Cr、不锈钢蝶板密封圈丁腈橡胶、氟橡胶填 料丁腈橡胶

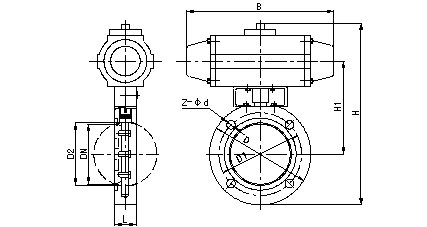

主要连接尺寸
| 型号 | 公称通径 DN | 主要连接尺寸（mm） | 重量 （Kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|
| D | D1 | L | H | H1 | B | Z-φd | |||
| GIQ-40 | 40 | 70 | 85 | 22 | 109.5 | 62 | 9 | 4-Φ9 | 2 |
| GIQ-50 | 50 | 90 | 110 | 13 | 135 | 75 | 4 | 4-Φ9 | 3 |
| GIQ-65 | 65 | 110 | 130 | 26 | 162 | 85 | 13 | 4-Φ9 | 4 |
| GIQ-80 | 80 | 125 | 145 | 30 | 184.5 | 92 | 4 | 4-Φ9 | 5.5 |
| GIQ-100 | 100 | 145 | 170 | 30 | 210 | 104 | 4 | 4-Φ12 | 6 |
| GIQ-150 | 150 | 195 | 220 | 35 | 266 | 136 | 16 | 8-Φ12 | 10 |
| GIQ-200 | 200 | 250 | 275 | 40 | 322.5 | 165 | 19 | 8-Φ12 | 16 |
| GIQ-250 | 250 | 300 | 330 | 45 | 382 | 197 | 22 | 8-Φ12 | 21 |
| GIQ-300 | 300 | 350 | 380 | 55 | 432 | 233 | 24.6 | 8-Φ14 | 30 |
| GIQ-400 | 400 | 465 | 500 | 60 | 532 | 293 | 25 | 8-Φ18 | 56 |
| GIQ-500 | 500 | 565 | 600 | 80 | 632 | 355 | 30 | 12-Φ18 | 95 |
| GIQ-600 | 600 | 670 | 710 | 100 | 742 | 428.5 | 33 | 12-Φ21 | 148 |
| GIQ-800 | 800 | 880 | 920 | 130 | 942 | 544 | 44 | 20-Φ21 | 220 |
